Product Details
원래 장소: CN
브랜드 이름: QHMAG
인증: CE
모델 번호: QEMP-QMCS
Payment & Shipping Terms
최소 주문 수량: MOQ 1 세트
가격: USD $1,000~$10,000
포장 세부 사항: 브라켓과 나무 상자
배달 시간: 15-45 일, 디자인에 의존합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 15 세트
애플리케이션: |
빠른 주형 변화를 위해 플라스틱 인더스트리얼에 사용했습니다 |
작동: |
단순하고 단지 한 사람들이 시스템을 제어합니다 |
재료: |
강철, 마그넷, 강철, 네오디뮴, 알니코, 마그넷 |
용법: |
몰드스 보유 |
품질 보증: |
1년이요 |
인증: |
CE, ISO9001 |
막대기 사이즈: |
50, 70, 80 밀리미터 |
색: |
강철 색깔 |
안전 요인: |
3배 |
애플리케이션: |
빠른 주형 변화를 위해 플라스틱 인더스트리얼에 사용했습니다 |
작동: |
단순하고 단지 한 사람들이 시스템을 제어합니다 |
재료: |
강철, 마그넷, 강철, 네오디뮴, 알니코, 마그넷 |
용법: |
몰드스 보유 |
품질 보증: |
1년이요 |
인증: |
CE, ISO9001 |
막대기 사이즈: |
50, 70, 80 밀리미터 |
색: |
강철 색깔 |
안전 요인: |
3배 |
매우 안전하고 간단한 작동 마그네틱 몰드 클램핑 시스템
퀵 몰드 체인지 시스템은 사출성형기, 다이캐스팅기, 펀칭기, 터닝머신에 금형체인저와 호환되는 마그네틱 플레이트를 적용하여 대형 금형을 안전하고 빠르고 편리하게 교체하여 빠른 금형교체 효과를 얻을 수 있습니다.
마그네틱 플레이트는 전기 펄스 개폐 자력을 갖춘 새로운 유형의 마그네틱 퀵 몰드 클램핑 시스템입니다.자기 회로는 다른 영구 자석 재료의 특성을 사용하여 설계되었습니다.내부 자기장 라인의 분포는 전자 제어 시스템에 의해 제어됩니다.시스템이 내부 균형에 도달한 다음 자기력을 사용하여 금형을 고정합니다.
자기 클램핑 시스템은 사출기의 금형을 고정하는 데 사용됩니다. 자석 판은 기존 사출기를 위해 설계되었으며 금형 변경, 복잡한 작업 및 낮은 보안에 대한 긴 작업 시간에 대한 솔루션을 제공합니다. 이 시스템은 영구 자석 흡착판을 고정식으로 사용합니다. 판과 움직이는 판은 자화 및 감자의 간단한 동작으로 금형을 수정 및 변경하므로 실제로 3분 만에 금형을 변경할 수 있습니다. 자기 플레이트가 있는 사출 성형기는 금형 변경 시간을 3분으로 개선했지만 원래 구조는 변경하지 않았습니다. , 실용적이고 편리합니다.
NS이점에 조작 생산력
1)마그네틱 클램핑 시스템(퀵 체인지 금형) 설치 및 금형 교체 시간을 기존 금형 교체 시스템에 비해 10배 이상 단축할 수 있습니다.
2)마그네틱 플레이트는 더 유연하며 원형 몰드, 블록 몰드 또는 사각 몰드 백플레인이 있는 몰드를 고정하는 동시에 제작 과정을 단순화합니다.
삼)나는금형 교체의 효율성을 증명하고 노동 강도를 줄입니다. .
금형 교체 및 설치 시간은 90% 이상을 절약할 수 있어 다양한 제품에 매우 적합하지만 주문량이 적기 때문에 신속하고 정시 납품을 달성할 수 있으므로 생산 비용을 절감하고 생산 시간을 절약할 수 있습니다.
4)다른 표준으로 설계된 모든 모양과 크기의 금형은 수정 없이 자성판에 직접 흡착될 수 있습니다.금형 백플레인 표준화에 대한 제한이 없으며 금형 적용 범위를 확장합니다.
5) 생산 자동화 개선
마그네틱 플레이트는 Quick Change Mold System의 핵심 부품으로 가동 중지 시간을 줄이고 기계 생산성을 높입니다.
6) 전금형 수명 경향, 제품 품질 향상, 기업 경쟁력 강화.
마그네틱 플레이트 클램프 몰드, 연결된 표면에 균일하게 분포된 자력, 클램핑 정확도를 보장하는 몰드 백플레인 균일한 힘, 따라서 기존의 포인트 압력 클램핑으로 인한 몰드 변형을 해결하고 제품 일관성 및 몰드 수명을 개선합니다.
7)NS 기계적 얼룩의 보안 위험 방지
일반적인 기계적 클램핑 방법은 볼트와 플래튼을 사용하며, 모두 피로 기간이 있어 갑작스런 파단 파손의 위험이 숨겨져 있을 수 있습니다.그러나 움직이는 부품이없는 내부의 자기 판은 즉시 자기 회로를 활성화하고 기계 템플릿에 금형을 단단히 고정시킬 수 있으므로 고효율, 유지 보수가 필요 없으며 환경 및 에너지 절약이 가능합니다.

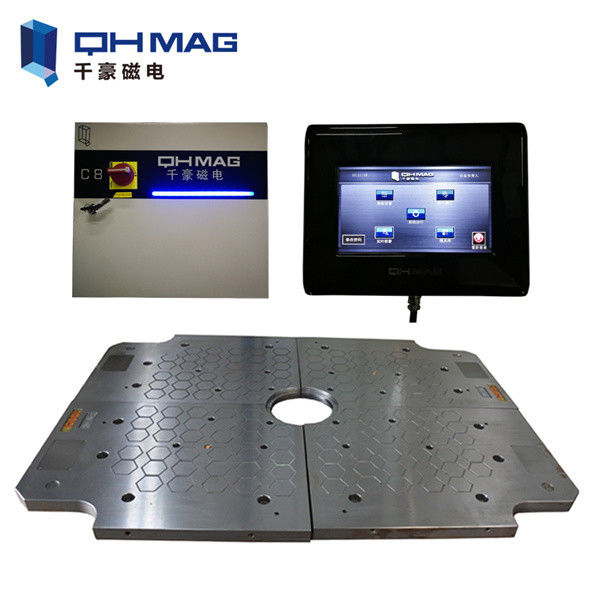

빠른 금형 변경 시스템 구성 요소
| 표준 구성 | ||
| 마그네틱 플레이트 | 1 세트 | Moveabla & 고정 측, 상부 및 하부 측 |
| 주 제어 캐비닛 | 1 세트 | 4, 8, 12 채널. |
| 조종기 | 1 세트 | 기계식 및 지능형 LCD 터치식 |
| 연결 케이블 | 1 세트 | 제어 케이블, 전원 케이블, 신호 케이블 등 |
| 부속품 | 1 세트 | 마운팅 나사, 마운팅 링, 포지셔닝 링 |
| 선택적 구성 | 옵션 기능 | |
| 추락 방지 체인 | 온도 감지 | 오정렬 감지 |
| 다이 리프터 | 근접 감지 | 힘의 강도 감지 |
| 다이 암 | 자기 포화 | 자속 검출 |
투자 수익
더 빠른 투자 수익: 영구 자석 퀵 몰드 체인지 시스템을 채택하면 사출 성형기는 생산 속도가 빠른 더 복잡한 몰드에 더 유용하고 적합하여 사전 투자 및 운영 비용이 거의 없이 더 빠르고 더 많은 투자 수익을 달성할 수 있습니다.매우 경쟁력있는 가격으로이 시스템은 사출 성형기의 생산 능력을 크게 향상 시켰으며 몇 개월의 시험 사용만으로도 명백한 부가가치 투자 효과를 볼 수 있습니다.
마그네틱 플레이트 기술 파라미터
| 안건 | 표준 마그네틱 플레이트 | 셀룰러 마그네틱 플레이트 | 풀스틸 마그네틱 플레이트 | ||||
| 극 크기 | 50*50mm | 70*70mm | 80*80mm | 70mm 육각형 | 50*50mm | 70mm 육각형 | |
| 자기 강도 단위 면적 | 16kgf/cm² | 16kgf/cm² | 16kgf/cm² | 15kgf/cm² | 15kgf/cm² | 15kgf/cm² | |
| 극당 자기 강도 | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| 마그네틱 플레이트 두께 | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| 자속 침투 깊이 | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| 이젝터 구멍 | 기준 | 기준 | 기준 | 기준 | 기준 | 기준 | |
| 제어 시스템 | 메인 제어 캐비닛 | C4 | C4/C8 | C8 | C4/C8 | C4/C8 | C4/C8 |
| 조종기 | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| 최대작동 온도 | 120℃,150℃ | ||||||
| 표준 전압 | AC 220V~480V, 50/60HZ | ||||||
| 근접 센서 | ≤5000KN | 1개 | 1개 | - | 1개 | 1개 | 1개 |
| >5000KN | - | 2개 | 2개 | 2개 | 2개 | 2개 | |
| 감지 거리 | 0.2mm | ||||||
| 온도 센서 | 표준, 감지 온도 60~200도 | ||||||
| 전위 센서 | 표준, 검출 정확도 0.1mm | ||||||
| 자기 포화 센서 | 표준, 전류 포화 여부 감지 | ||||||
| 자속 센서 | 옵션, 자속 변화 감지 | ||||||
| 힘 측정 | 옵션, 자력의 세기를 감지 | ||||||
| 마그네틱 플레이트 양면용 표면 씰재 | 전면 표면재 | 수지 | 수지 | 수지 | 금속 | 금속 | 금속 |
| 뒷면 표면재 | 금속 | 금속 | 금속 | 금속 | 금속 | 금속 | |
사전 판매 정보 시트
| 고객 정보 | ||||||
| 회사 이름 | 회사 주소 | |||||
| 연락하다 사람 | 이메일 | |||||
| 전화 | 팩스 | |||||
| 주입 조형 기계 정보 | ||||||
| IMM 브랜드 및 모델 | ||||||
| 열리는 힘 | kN |
|
||||
| 클램핑 힘 | kN | |||||
| 대통 주둥이 힘 | kN | |||||
| 배출기 힘 | kN | |||||
| 곰팡이 용량 | mm | |||||
| 최대 온도 ~의 곰팡이 | ℃ | |||||
| 넣다 뒤쪽에- 그릇 그림 | ||||||
| 곰팡이 정보 | ||||||
| 곰팡이 매개변수 | 길이(mm) | 너비 (mm) | 키 (mm) | |||
| 최고 크기 ~의 NS 곰팡이 | mm | mm | mm | |||
| 최저한의 크기 ~의 NS 곰팡이 | mm | mm | mm | |||
| NS 최대 무게 ~의 곰팡이 | 킬로그램 | NS 분 무게 ~의 곰팡이 | 킬로그램 | |||
| 지름 ~의 곰팡이 센터링 반지 | mm | 곰팡이 뒷판 재료 | ||||
| 곰팡이 ~와 함께 단열재 판자 | 예 아니요 |
곰팡이 ~와 함께 자동적 인 실 탈형 구조 | 예 아니요 | |||
자주하는 질문
1. 주문은 어떻게 하나요?
귀하의 요구 사항에 대한 세부 정보를 가능한 한 명확하게 제공하십시오.그래서 우리는 당신에게 처음으로 제안을 보낼 수 있습니다.
디자인이나 추가 논의를 위해 지연되는 경우 Skype / 이메일 / 전화로 문의하는 것이 좋습니다.
2. 전자석과 영구 자석의 차이점은 무엇입니까?
두 산업용 자석 모두 전기적으로 켜짐/꺼짐으로 전환됩니다.주요 차이점은 2점에 있습니다.
첫째, 전자석은 일정한 전력으로 작동합니다.전원 공급을 갑자기 차단하면 자력이 손실됩니다.전자영구자석과 전자석의 차이점은 전자석은 작업시 전기를 사용하지 않는다는 점입니다.전원을 차단하면 부하의 유지/인양/파지/클램프 상태가 유지될 수 있습니다.
둘째, 전자석은 지속적인 전원 입력으로 인해 열이 발생하여 가공 중 워크 유지 효율성에 영향을 줄 수 있습니다.EPM에게는 문제가 되지 않습니다.
3. 보증은 어떻습니까?
우리는 1년 보증 및 평생 유지 보수가 있습니다.
4. 배송 조건은 무엇입니까?
우리는 EXW, FOB, CFR, CIF, DDU, DDP 등을 받아들입니다. 가장 편리하거나 비용 효율적인 것을 선택할 수 있습니다.
