기술이 미래를 주도하고 혁신이 개발을 주도합니다
| 원래 장소: | CN |
|---|---|
| 브랜드 이름: | QHMAG |
| 인증: | CE |
| 모델 번호: | QEMP-QMCS |
| 최소 주문 수량: | MOQ 1 세트 |
| 가격: | USD $1,000~$10,000 |
| 포장 세부 사항: | 브라켓과 나무 상자 |
| 배달 시간: | 15-45 일, 디자인에 의존합니다 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 15 세트 |
| 애플리케이션: | 사출 성형기를 위한 빠른 주형 변경 시스템 | 마그넷의 타입: | 전기도금한 것 영구 자석 |
|---|---|---|---|
| 재료: | 강철, 마그넷, 강철, 네오디뮴, 알니코, 마그넷 | 용법: | 몰드스 보유 |
| 품질 보증: | 1년이요 | 인증: | CE, ISO9001 |
| 전압: | 220V-380V | 안전 요인: | 3배 |
| 하이 라이트: | 네오디뮴 마그네틱 몰드 클램핑 시스템,4 채널 마그네틱 몰드 클램핑 시스템 |
||
사출 성형기를 위한 산업 자동화 자석 빠른 형 죄는 체계는 변화 죽습니다
애플리케이션

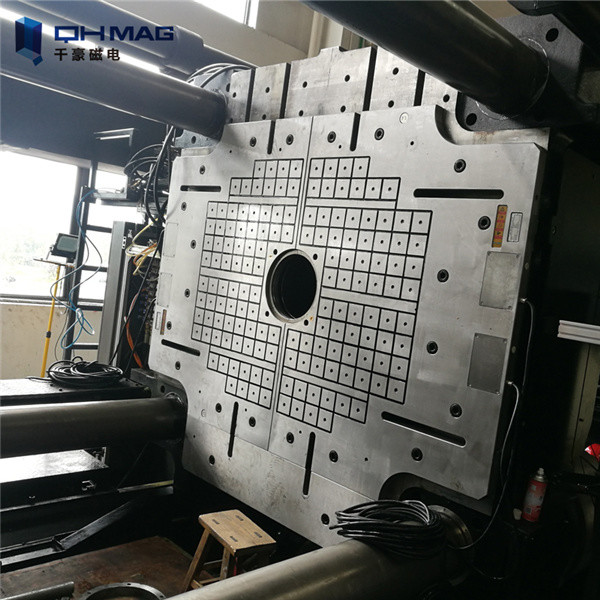

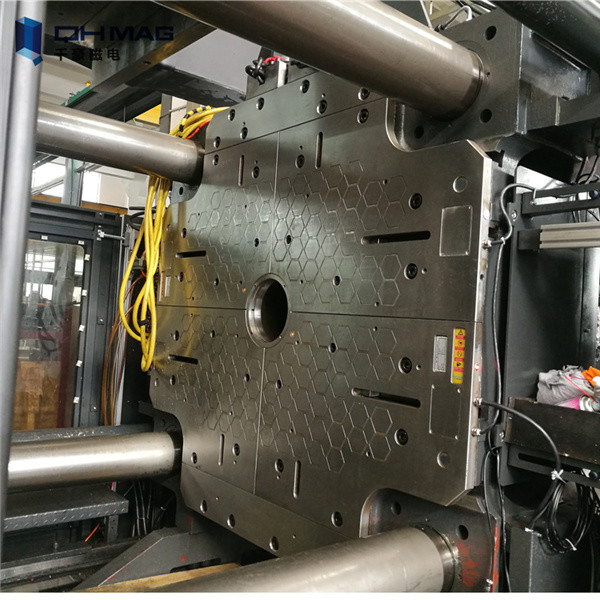

영구 자석 퀵 체인지 금형 시스템(자성 템플릿)은 사출 성형기에 금형을 고정하는 데 사용됩니다.
| 비교 | 벌집 마그네틱 플레이트 | 표준 마그네틱 플레이트 |
| 강성 및 안정성 | 양면 자기 흡입 구조의 허니컴 유형, 후면의 자석이 더 강하므로 사출 성형기의 금형, 자기 플레이트 및 백플레인이 함께 결합되어 플레이트의 강성이 향상되고 상호 진동 및 오프셋이 방지됩니다. | 플레이트 주위에 고정 나사만 고정하고 플레이트 중앙에 나사를 고정할 수 없으므로 금형을 열 때 템플릿이 변형되지 않도록 완전히 보장할 수 없습니다. |
| 용량 및 다용성 | 두께 37mm, 개방 스트로크 증가, 이젝터 로드의 최대 감소 및 사출 총구 팽창량, 플라스틱 온도의 더 나은 제어 | 두께 45mm, 용량이 작기 때문에 금형 범위가 벌집형 자성판보다 적습니다. |
| 서비스 수명 | 모놀리식 구조로 제작: 수지, 개스킷, 나사, 황동 또는 기타 재료 없이 CNC 가공 및 완전히 금속으로 만들어집니다.매우 안정적입니다. 마모, 변형 또는 열팽창의 영향을 받는 구성 요소가 없습니다. | 표면은 수지 포팅으로 밀봉되어 노화 위험이 있습니다. |
| 품질 및 효율성 | 자기력이있는 양면, 스트리핑 과정에서 후면 흡입 기능으로 금형 안정성을 유지하여 상호 진동 및 오프셋을 방지합니다. | 단면 자기, 동일한 단위 면적의 자기력 10%-15% 감소 |
| 클램핑력 | Honeycomb 구조는 자성판 내부에 최적화되어 있어 자성판 자체의 강성과 강도를 확보하고 자력을 합리적인 레이아웃으로 집중시킬 수 있으므로 금형의 크기에 관계없이 템플릿은 더 강력한 클램핑력으로 | 일반 구조의 형체력이 분산되어 균일하지 않음 |
| 인사운영 | LCD 리모콘으로 지능적인 비밀번호 인증을 사용하여 키 관리의 불편함을 없애고 금형 및 모든 센서의 실시간 정량 피드백 상태를보다 직관적입니다. | 기계식 제어 상자, 버튼 제어, 금형 상태의 실시간 반응을 정량화할 수 없음 |
전자영구자석 원리
퀵 몰드 체인지 시스템 구성 요소
| 표준 구성 | ||
| 마그네틱 플레이트 | 1 세트 | Moveabla & 고정 측, 상부 및 하부 측 |

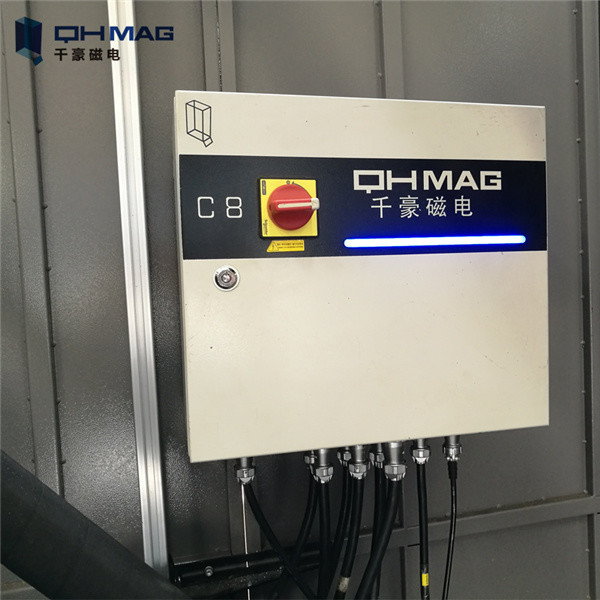

| 주 제어 캐비닛 | 1 세트 | 4, 8, 12 채널. |

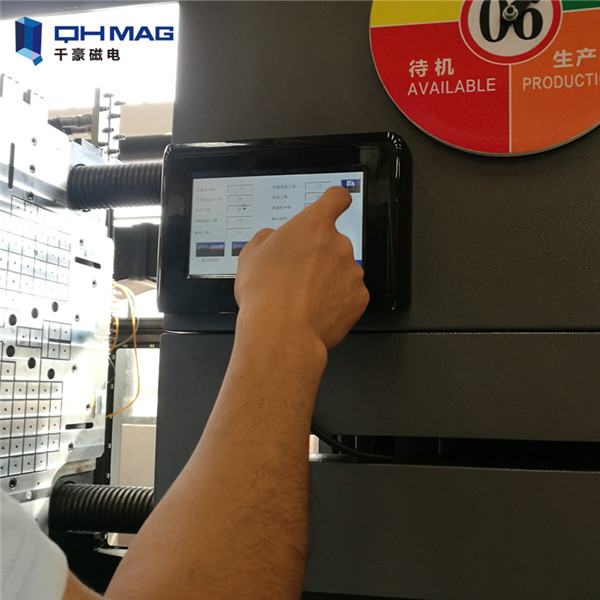

| 조종기 | 1 세트 | 기계식 및 지능형 LCD 터치식 |
| 연결 케이블 | 1 세트 | 제어 케이블, 전원 케이블, 신호 케이블 등 |
| 부속품 | 1 세트 | 마운팅 나사, 마운팅 링, 포지셔닝 링 |
| 선택적 구성 | 옵션 기능 | |
| 추락 방지 체인 | 온도 감지 | 오정렬 감지 |
| 다이 리프터 | 근접 감지 | 힘의 강도 감지 |
| 다이 암 | 자기 포화 | 자속 검출 |

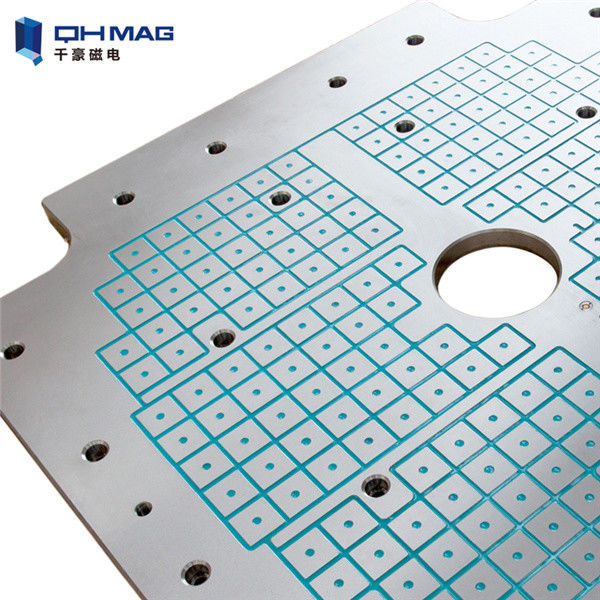

마그네틱 플레이트 기술 파라미터
| 안건 | 표준 마그네틱 플레이트 | 셀룰러 마그네틱 플레이트 | 풀스틸 마그네틱 플레이트 | ||||
| 극 크기 | 50*50mm | 70*70mm | 80*80mm | 70mm 육각형 | 50*50mm | 70mm 육각형 | |
| 자기 강도 단위 면적 | 16kgf/cm² | 16kgf/cm² | 16kgf/cm² | 15kgf/cm² | 15kgf/cm² | 15kgf/cm² | |
| 극당 자기 강도 | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| 마그네틱 플레이트 두께 | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| 자속 침투 깊이 | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| 이젝터 구멍 | 기준 | 기준 | 기준 | 기준 | 기준 | 기준 | |
| 제어 시스템 | 메인 제어 캐비닛 | C4 | C4/C8 | C8 | C4/C8 | C4/C8 | C4/C8 |
| 조종기 | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| 최대작동 온도 | 120℃,150℃ | ||||||
| 표준 전압 | AC 220V~480V, 50/60HZ | ||||||
| 근접 센서 | ≤5000KN | 1개 | 1개 | - | 1개 | 1개 | 1개 |
| >5000KN | - | 2개 | 2개 | 2개 | 2개 | 2개 | |
| 감지 거리 | 0.2mm | ||||||
| 온도 센서 | 표준, 감지 온도 60~200도 | ||||||
| 전위 센서 | 표준, 검출 정확도 0.1mm | ||||||
| 자기 포화 센서 | 표준, 전류 포화 여부 감지 | ||||||
| 자속 센서 | 옵션, 자속 변화 감지 | ||||||
| 힘 측정 | 옵션, 자력의 세기를 감지 | ||||||
| 마그네틱 플레이트 양면용 표면 씰재 | 전면 표면재 | 수지 | 수지 | 수지 | 금속 | 금속 | 금속 |
| 뒷면 표면재 | 금속 | 금속 | 금속 | 금속 | 금속 | 금속 | |
마그네틱 클램핑 시스템의 장점
1. 쉬운 설치
금형을 변경할 필요가 없으며 모양과 구조를 변경할 필요가 없으며 펀치가 필요하지 않습니다. 후면 패널 나사 구멍 또는 T-슬롯의 볼트로 자기 플레이트를 고정하기만 하면 됩니다. 사출 성형기.
2. 높은 안전성
마그네틱 퀵 몰드 체인지는 전자 영구 자석 시스템에 의해 제어됩니다. 전기 펄스는 1초 안에 시스템을 활성화합니다(자화): 금형은 자연적으로 유지됩니다. 영구 자석의 힘.클램핑 력은 부재 시에도 일정하게 유지됩니다.전원 공급 장치는 전원을 끄면 여전히 강력하고 지속적으로 자기력을 유지하고 그렇지 않습니다. 시간 및 온도 요인에 의해 사라지거나 손실됩니다.
3. 고효율
마그네틱 퀵 몰드 클램핑 시스템을 사용하면 몰드 교체 효율을 크게 향상시킬 수 있으며 기존 제품에 비해 몰드 교체 시간(최대 90%)을 대폭 단축할 수 있습니다. 절차.QMCS는 전체 접점을 사용하여 유지되는 균일한 금형 클램핑을 보장합니다.표면.금형을 균일하게 클램핑하면 첫 번째 작업에도 좋은 품질의 부품을 얻을 수 있습니다.금형.두 개의 금형 반쪽이 완벽하게 정렬되어 있습니다. 마찰이 최소화되어 금형 마모가 유지됩니다.그리고 기계.일반적으로 금형 변경 및 금형 클램핑은 3분이면 충분하며 대형 금형변경은 10분이면 됩니다.
4. 공간 절약
마그네틱 플레이트의 두께는 약 37-50mm이며 공간이 작습니다.마그네틱 퀵 몰드클램핑 시스템은 압반 및 기타 공압 및 유압 구성 요소를 사용하지 않습니다. 더 많은 공간을 확보하고 사출 성형기에서 금형의 모든 주변 장치를 쉽게 만들 수 있습니다. 유지 보수 및 운영.
5. 쉬운 조작
마그네틱 퀵 몰드 클램핑 시스템은 모든 모양과 크기의 몰드를 강력하게 고정합니다.싱글작업자가 기계 내부에서 작업하지 않고 쉽고 안전하게 작업을 수행합니다.
6) 경제적이고 실용적인
마그네틱 퀵 체인지 몰드 시스템을 사용하면 유지 보수 비용이 제거되고 브래킷, 소모품, 패스너 관리. 전기는 고정 및 해제에만 사용됩니다. 금형이 올바른 위치에 안전하게 고정되면 클램핑이 더 이상 필요하지 않습니다. 전기.마그네틱 척 적용 온도는 최대 150°C까지 가능, 기계 중량60톤에서 5000톤으로 증가.
사전 판매 정보 시트
| 고객 정보 | ||||||
| 회사 이름 | 회사 주소 | |||||
| 연락하다 사람 | 이메일 | |||||
| 전화 | 팩스 | |||||
| 주입 조형 기계 정보 | ||||||
| IMM 브랜드 및 모델 | ||||||
| 열리는 힘 | kN |
|
||||
| 클램핑 힘 | kN | |||||
| 대통 주둥이 힘 | kN | |||||
| 배출기 힘 | kN | |||||
| 곰팡이 용량 | mm | |||||
| 최대 온도 ~의 곰팡이 | ℃ | |||||
| 넣다 뒤쪽에- 그릇 그림 | ||||||
| 곰팡이 정보 | ||||||
| 곰팡이 매개변수 | 길이(mm) | 너비 (mm) | 키 (mm) | |||
| 최고 크기 ~의 NS 곰팡이 | mm | mm | mm | |||
| 최저한의 크기 ~의 NS 곰팡이 | mm | mm | mm | |||
| NS 최대 무게 ~의 곰팡이 | 킬로그램 | NS 분 무게 ~의 곰팡이 | 킬로그램 | |||
| 지름 ~의 곰팡이 센터링 반지 | mm | 곰팡이 뒷판 재료 | ||||
| 곰팡이 ~와 함께 단열재 판자 | 예 아니요 |
곰팡이 ~와 함께 자동적 인 실 탈형 구조 | 예 아니요 | |||
자주하는 질문
1. 주문은 어떻게 하나요?
귀하의 요구 사항에 대한 세부 정보를 가능한 한 명확하게 제공하십시오.그래서 우리는 당신에게 처음으로 제안을 보낼 수 있습니다.
디자인이나 추가 논의를 위해 지연되는 경우 Skype / 이메일 / 전화로 문의하는 것이 좋습니다.
2. 전자석과 영구 자석의 차이점은 무엇입니까?
두 산업용 자석 모두 전기적으로 켜짐/꺼짐으로 전환됩니다.주요 차이점은 2점에 있습니다.
첫째, 전자석은 일정한 전력으로 작동합니다.전원 공급을 갑자기 차단하면 자력이 손실됩니다.전자영구자석과 전자석의 차이점은 전자석은 작업시 전기를 사용하지 않는다는 점입니다.전원을 차단하면 부하의 유지/인양/파지/클램프 상태가 유지될 수 있습니다.
둘째, 전자석은 지속적인 전원 입력으로 인해 열이 발생하여 가공 중 워크 유지 효율성에 영향을 줄 수 있습니다.EPM에게는 문제가 되지 않습니다.
3. 보증은 어떻습니까?
우리는 1년 보증 및 평생 유지 보수가 있습니다.
4. 배송 조건은 무엇입니까?
우리는 EXW, FOB, CFR, CIF, DDU, DDP 등을 받아들입니다. 가장 편리하거나 비용 효율적인 것을 선택할 수 있습니다.
