Product Details
원래 장소: CN
브랜드 이름: QHMAG
인증: CE
모델 번호: QEMP-QMCH
Payment & Shipping Terms
최소 주문 수량: MOQ 1 세트
가격: USD $1,000~$10,000
포장 세부 사항: 브라켓과 나무 상자
배달 시간: 15-45 일, 디자인에 의존합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 15 세트
애플리케이션: |
사출 성형 |
오프닝 치기: |
180 밀리미터 |
주입 비율: |
0-220rpm |
차원(L*W*H): |
주문 제작되고 근무 조건을 기반으로 합니다 |
품질 보증: |
1년이요 |
인증: |
CE, ISO9001 |
전압: |
220V/240V/360V/440V |
재료: |
전기도금한 것 영구 자석 |
주입 무게: |
300g/s ~ 1500g/s |
애플리케이션: |
사출 성형 |
오프닝 치기: |
180 밀리미터 |
주입 비율: |
0-220rpm |
차원(L*W*H): |
주문 제작되고 근무 조건을 기반으로 합니다 |
품질 보증: |
1년이요 |
인증: |
CE, ISO9001 |
전압: |
220V/240V/360V/440V |
재료: |
전기도금한 것 영구 자석 |
주입 무게: |
300g/s ~ 1500g/s |

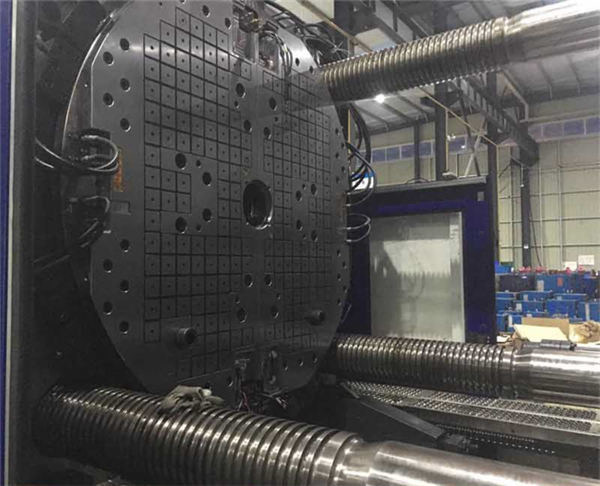

수직 플라스틱 사출 성형기를 위한 자기 클램핑 시스템 빠른 형 죔쇠
마그네틱 플레이트 기술 파라미터
| 안건 | 표준 마그네틱 플레이트 | 셀룰러 마그네틱 플레이트 | 풀스틸 마그네틱 플레이트 | ||||
| 극 크기 | 50*50mm | 70*70mm | 80*80mm | 70mm 육각형 | 50*50mm | 70mm 육각형 | |
| 자기 강도 단위 면적 | 16kgf/cm² | 16kgf/cm² | 16kgf/cm² | 15kgf/cm² | 15kgf/cm² | 15kgf/cm² | |
| 극당 자기 강도 | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| 마그네틱 플레이트 두께 | 35, 45mm | 50mm | 52mm | 37mm | 37, 47mm | 48mm | |
| 자속 침투 깊이 | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| 이젝터 구멍 | 기준 | 기준 | 기준 | 기준 | 기준 | 기준 | |
| 제어 시스템 | 메인 제어 캐비닛 | C4 | C4/C8 | C8 | C4/C8 | C4/C8 | C4/C8 |
| 조종기 | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| 최대작동 온도 | 120℃,150℃ | ||||||
| 표준 전압 | AC 220V~480V, 50/60HZ | ||||||
| 근접 센서 | ≤5000KN | 1개 | 1개 | - | 1개 | 1개 | 1개 |
| >5000KN | - | 2개 | 2개 | 2개 | 2개 | 2개 | |
| 감지 거리 | 0.2mm | ||||||
| 온도 센서 | 표준, 감지 온도 60~200도 | ||||||
| 전위 센서 | 표준, 검출 정확도 0.1mm | ||||||
| 자기 포화 센서 | 표준, 전류 포화 여부 감지 | ||||||
| 자속 센서 | 옵션, 자속 변화 감지 | ||||||
| 힘 측정 | 옵션, 자력의 세기를 감지 | ||||||
| 마그네틱 플레이트 양면용 표면 씰재 | 전면 표면재 | 수지 | 수지 | 수지 | 금속 | 금속 | 금속 |
| 뒷면 표면재 | 금속 | 금속 | 금속 | 금속 | 금속 | 금속 | |
마그네틱 클램핑 시스템의 장점
1. 쉬운 설치
금형을 변경할 필요가 없으며 모양과 구조를 변경할 필요가 없으며 펀치가 필요하지 않습니다. 후면 패널 나사 구멍 또는 T-슬롯의 볼트로 자기 플레이트를 고정하기만 하면 됩니다. 사출 성형기.
2. 높은 안전성
마그네틱 퀵 몰드 체인지는 전자 영구 자석 시스템에 의해 제어됩니다. 전기 펄스는 1초 안에 시스템을 활성화합니다(자화): 금형은 자연적으로 유지됩니다. 영구 자석의 힘.클램핑 력은 부재 시에도 일정하게 유지됩니다.전원 공급 장치는 전원을 끄면 여전히 강력하고 지속적으로 자기력을 유지하고 그렇지 않습니다. 시간 및 온도 요인에 의해 사라지거나 손실됩니다.
3. 고효율
마그네틱 퀵 몰드 클램핑 시스템을 사용하면 몰드 교체 효율을 크게 향상시킬 수 있으며 기존 제품에 비해 몰드 교체 시간(최대 90%)을 대폭 단축할 수 있습니다. 절차.QMCS는 전체 접점을 사용하여 유지되는 균일한 금형 클램핑을 보장합니다.표면.금형을 균일하게 클램핑하면 첫 번째 작업에도 좋은 품질의 부품을 얻을 수 있습니다.금형.두 개의 금형 반쪽이 완벽하게 정렬되어 있습니다. 마찰이 최소화되어 금형 마모가 유지됩니다.그리고 기계.일반적으로 금형 변경 및 금형 클램핑은 3분이면 충분하며 대형 금형변경은 10분이면 됩니다.
4. 공간 절약
마그네틱 플레이트의 두께는 약 37-50mm이며 공간이 작습니다.마그네틱 퀵 몰드클램핑 시스템은 압반 및 기타 공압 및 유압 구성 요소를 사용하지 않습니다. 더 많은 공간을 확보하고 사출 성형기에서 금형의 모든 주변 장치를 쉽게 만들 수 있습니다. 유지 보수 및 운영.
5. 쉬운 조작
마그네틱 퀵 몰드 클램핑 시스템은 모든 모양과 크기의 몰드를 강력하게 고정합니다.싱글작업자가 기계 내부에서 작업하지 않고 쉽고 안전하게 작업을 수행합니다.
6) 경제적이고 실용적인
마그네틱 퀵 체인지 몰드 시스템을 사용하면 유지 보수 비용이 제거되고 브래킷, 소모품, 패스너 관리. 전기는 고정 및 해제에만 사용됩니다. 금형이 올바른 위치에 안전하게 고정되면 클램핑이 더 이상 필요하지 않습니다. 전기.마그네틱 척 적용 온도는 최대 150°C까지 가능, 기계 중량60톤에서 5000톤으로 증가.
| 고객 정보 | ||||||
| 회사 이름 | 회사 주소 | |||||
| 연락하다 사람 | 이메일 | |||||
| 전화 | 팩스 | |||||
| 주입 조형 기계 정보 | ||||||
| IMM 브랜드 및 모델 | ||||||
| 열리는 힘 | kN |
|
||||
| 클램핑 힘 | kN | |||||
| 대통 주둥이 힘 | kN | |||||
| 배출기 힘 | kN | |||||
| 곰팡이 용량 | mm | |||||
| 최대 온도 ~의 곰팡이 | ℃ | |||||
| 넣다 뒤쪽에- 그릇 그림 | ||||||
| 곰팡이 정보 | ||||||
| 곰팡이 매개변수 | 길이(mm) | 너비 (mm) | 키 (mm) | |||
| 최고 크기 ~의 NS 곰팡이 | mm | mm | mm | |||
| 최저한의 크기 ~의 NS 곰팡이 | mm | mm | mm | |||
| NS 최대 무게 ~의 곰팡이 | 킬로그램 | NS 분 무게 ~의 곰팡이 | 킬로그램 | |||
| 지름 ~의 곰팡이 센터링 반지 | mm | 곰팡이 뒷판 재료 | ||||
| 곰팡이 ~와 함께 단열재 판자 | 예 아니요 |
곰팡이 ~와 함께 자동적 인 실 탈형 구조 | 예 아니요 | |||
