Product Details
원래 장소: CN
브랜드 이름: QHMAG
인증: CE
모델 번호: QEPM50
Payment & Shipping Terms
최소 주문 수량: MOQ 1 세트
가격: USD $1,000~$10,000
포장 세부 사항: 브라켓과 나무 상자
배달 시간: 15-45 일, 디자인에 의존합니다
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 달 당 15 세트
애플리케이션: |
금속 절삭, CNC 복합 공작 기계와 제분기 |
힘: |
전기 |
특징: |
제조 공정에 있는 제품과 도구와 어떤 손상 |
품질 보증: |
1년이요 |
인증: |
CE, ISO9001 |
장점: |
고능률, 안전하고 에너지 절약 |
막대기 사이즈: |
50*50mm |
재료: |
스테인레스 강 |
애플리케이션: |
금속 절삭, CNC 복합 공작 기계와 제분기 |
힘: |
전기 |
특징: |
제조 공정에 있는 제품과 도구와 어떤 손상 |
품질 보증: |
1년이요 |
인증: |
CE, ISO9001 |
장점: |
고능률, 안전하고 에너지 절약 |
막대기 사이즈: |
50*50mm |
재료: |
스테인레스 강 |

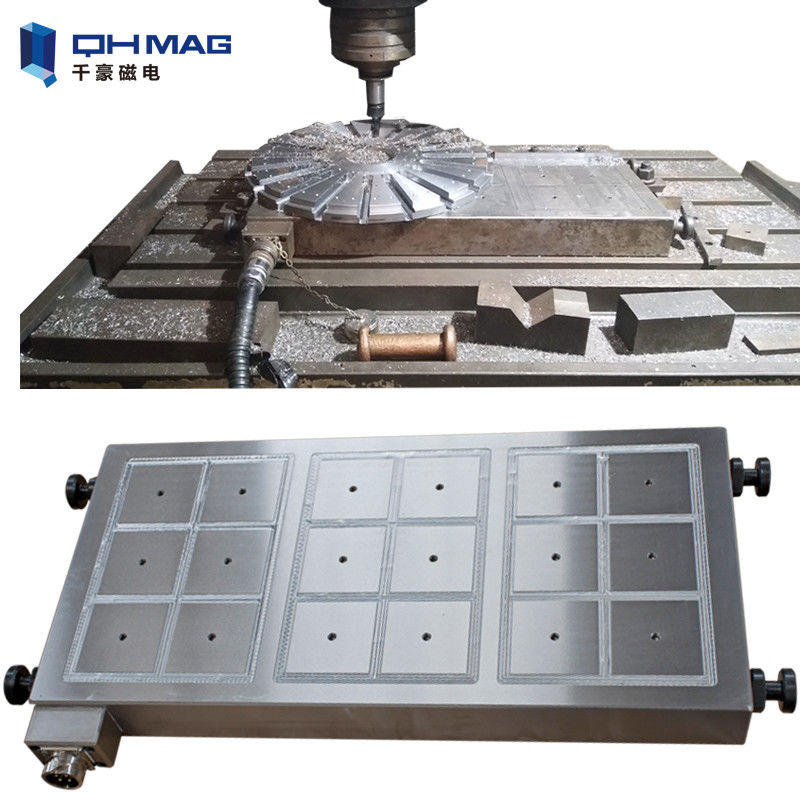

CNC 밀링 머신 용 모든 스틸 디자인 영구 자석 척
1. 높고 균일한 자력.
2. 정전시에도 완벽한 안전.마그네틱 척을 켜는 데 전기가 필요하지 않습니다.
3. 가공 중 커터의 방해받지 않는 움직임.
4. 설정 시간을 대폭 단축합니다.
5. 최고의 가공 정확도를 달성하는 데 도움이 됩니다.
6. 전체 영역에 걸쳐 균일한 클램핑, 도구 떨림 없음, 수명 연장.
7. 모든 강철 표면, 물 및 기름 방지
특징:
연삭기용 강력한 영구자석 척 테이블은 특히 강력한 밀링 및 연삭 작업을 위해 다양한 자성 공작물을 처리하는 데 사용할 수 있습니다.
영구 자석 척 도면
전자영구척이란?
전자 영구 자석 테이블은 선반, 밀링 머신, 보링 머신, 연삭기, 휴대 전화 척, 분출 처리 등에 널리 사용되며 전체 가공을 사용하여 움직이는 부품이없는 내부, 고강도 및 고 강성으로 모든 종류를 충족 할 수 있습니다. 기계 스트로크 및 고정밀 가공의 다양한 유형 부품, 강력하고 완벽한 흡입, 최대 16kgf/cm2의 자력.
기존 클램프와 비교하여 영구 자석 척은 나사, 플래튼 및 기타 고정 장치의 필요성을 제거하고 공작물을 설치하기 쉽고 클램핑 5면 처리를 달성하고 신속한 배치 처리가 생산 효율성을 향상시킵니다.탄성 자성 블록을 사용하면 가공물 변형이 가공을 쉽게 파악할 수 있으며 흡착력이 균일하여 가공물 응력 변형이 발생하지 않습니다.
마그네틱 척 기술 파라미터
| 번호 | 모델 | 너비 (mm) |
길이(mm) | 키 (mm) |
폴 사이즈(mm) | 극 번호(개) | 무게(kg) |
| 1 | QEPM 50-2434 | 240 | 340 | 58 | 50 | 12 | 40 |
| 2 | QEPM50-2449 | 240 | 490 | 58 | 50 | 18 | 50 |
| 삼 | QEPM 50-2464 | 240 | 640 | 58 | 50 | 24 | 70 |
| 4 | QEPM 50-2479 | 240 | 790 | 58 | 50 | 30 | 90 |
| 5 | QEPM 50-2494 | 240 | 940 | 68 | 50 | 36 | 120 |
| 6 | QEPM50-24109 | 240 | 1090 | 68 | 50 | 42 | 140 |
| 7 | QEPM 50-3034 | 300 | 340 | 58 | 50 | 16 | 50 |
| 8 | QEPM 50-3049 | 300 | 490 | 58 | 50 | 24 | 70 |
| 9 | QEPM 50-3064 | 300 | 640 | 58 | 50 | 32 | 90 |
| 10 | QEPM 50-3079 | 300 | 790 | 58 | 50 | 40 | 110 |
| 11 | QEPM 50-3094 | 300 | 940 | 68 | 50 | 48 | 150 |
| 12 | QEPM50-30109 | 300 | 1090 | 68 | 50 | 56 | 1/0 |
| 13 | QEPM 50-3634 | 360 | 340 | 58 | 50 | 20 | 60 |
| 14 | QEPM 50-3649 | 360 | 490 | 58 | 50 | 30 | 80 |
| 15 | QEPM 50-3664 | 360 | 640 | 58 | 50 | 40 | 110 |
| 16 | QEPM50-3679 | 360 | 790 | 58 | 50 | 50 | 130 |
| 17 | QEPM 50-3694 | 360 | 940 | 68 | 50 | 60 | 170 |
| 18 | QEPM50-36109 | 360 | 1090 | 68 | 50 | 70 | 200 |
| 19 | QEPM 50-4234 | 420 | 340 | 58 | 50 | 24 | 70 |
| 20 | QEPM 50-4249 | 420 | 490 | 58 | 50 | 36 | 95 |
| 21 | QEPM 50-4264 | 420 | 640 | 58 | 50 | 48 | 120 |
| 22 | QEPM50-4279 | 420 | 790 | 58 | 50 | 60 | 150 |
| 23 | QEPM 50-4294 | 420 | 940 | 68 | 50 | 72 | 200 |
| 24 | QEPM50-42109 | 420 | 1090 | 68 | 50 | 84 | 230 |
| 25 | QEPM 50-4834 | 480 | 340 | 58 | 50 | 28 | 80 |
| 26 | QEPM 50-4849 | 480 | 490 | 58 | 50 | 42 | 90 |
| 27 | QEPM 50-4864 | 480 | 640 | 58 | 50 | 56 | 120 |
| 28 | QEPM 50-4879 | 480 | 790 | 58 | 50 | 70 | 1O |
| 29 | QEPM 50-4894 | 480 | 940 | 68 | 50 | 84 | 170 |
| 30 | QEPM50-48109 | 480 | 1090 | 68 | 50 | 98 | 190 |
마그네틱 척의 장점
1. 강한 자력, 고정밀 가공
테이블 최대 흡입 13-16kg / cm ², 가공 과정에 전원 공급 장치가 필요하지 않으므로이 제품은 열 변형이 존재하지 않기 때문에 공작물 고정 장치가 명확한 이동이되지 않도록 일반 자기 빨판의 약 2 배입니다. , 효과적으로 처리 정확도를 보장합니다.
2. 강력한 보안, 에너지 절약 및 환경 보호
작업 과정에서 머시닝 센터 빨판은 전기를 필요로하지 않으며 영구 자석 흡입 흡입 공작물에 의존하여 갑작스런 정전 및 공작물의 자기 손실 및 낙하 위험에서 전자기 시스템을 피합니다. 작업 조각에서.영구자석 흡반으로 전기사용 후 1~2초 이내의 착자 및 탈자과정으로 에너지를 사용하지 않고 작업하여 안전하고 강력하며 효율적인 힘을 생산하여 경제적이고 친환경적입니다.
영구 자석 후 즉시 전원이 공급되는 이 새로운 유형의 CNC 머시닝 센터 디스크는 공작물 위치 결정 처리, 역전류 적용을 강화할 수 있으며, 제거된 공작물을 철거할 수 있으며, 작동하기 쉽고 안전하고 에너지를 절약할 수 있습니다. 온도 상승 및 변화, 처리 정확도가 높습니다.
강력한 지원.이론상으로 150KN 단위의 영구 자석 고정 장치는 절삭력보다 훨씬 크고 모피의 고르지 않은 표면도 빨려도 안전하지만 52 HRC의 밀링 품질이 경화된 공작물을 경화하더라도, 동일한 정상 작동할 수 있습니다.
3. 비용 절감, 유지 보수 비용 없음.
자속 누설 현상.석션 클램핑 과정에서 전자기 영구 자석 고정 장치는 고정 장치의 표면에 자력이 있고 다른 표면에는 자속 누출 현상이 없으며 도구뿐만 아니라 효과가 없으며 공작물, 고정 장치를 제거합니다. 그리고 공작물은 유지 보수가 존재하지 않을 것입니다. 시스템에는 내부 전기 기계적 자기 소자가 있기 때문에 공작물과 고정 장치는 자동으로 소자를 제거 할 수 있습니다.
4. 사용하기 쉽습니다.
영구 자석 고정 장치의 장점은 공작물 위치 지정 및 클램핑이 매우 편리하고 번거롭고 힘든 인력 작업이 필요하지 않다는 것입니다.동시에, 흡입력은 공작물의 바닥에만 있기 때문에 공작물은 공작물 변형 및 긁힘으로 인한 클램핑력을 피하기 위해 클램핑 플레이트 클램핑을 사용할 필요가 없습니다.영구 자석 고정 장치는 공작물의 자동 조정을 실현할 수 있습니다.동시에 진동 절단, 연삭, 밀링 등의 작업 없이 공작 기계를 실현할 수 있어 기계의 수명을 연장할 수 있습니다.
적용 사례
